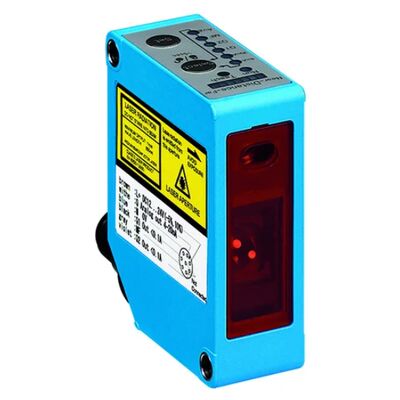

Ripetizione di precisione 30 micrometri Sensore ottico SICK OD2-P120W60I2

Luogo di origine	Germania
Marca	SICK
Numero di modello	UM18-218161101
Quantità di ordine minimo	1
Prezzo	INQUIRY
Imballaggi particolari	Originale
Tempi di consegna	In magazzino/1-3 giorni
Termini di pagamento	T/T
Capacità di alimentazione	99+

Dettagli

Ordine non	6036625	Tipo di prodotto	Sensore di spostamento laser ottico
Serie	Sensore di distanza miniaturizzato OD2	Campo di misura	60 ~ 180 mm
Distanza di riferimento	120 mm	Precisione di ripetizione	30 μm
Errore di linearità	±120μm	Peso	Circa 25 g
Evidenziare	SICK Sensore ottico OD2-P120W60I2 , SICK Sensori industriali OD2-P120W60I2

Lasciate un messaggio

Descrizione di prodotto

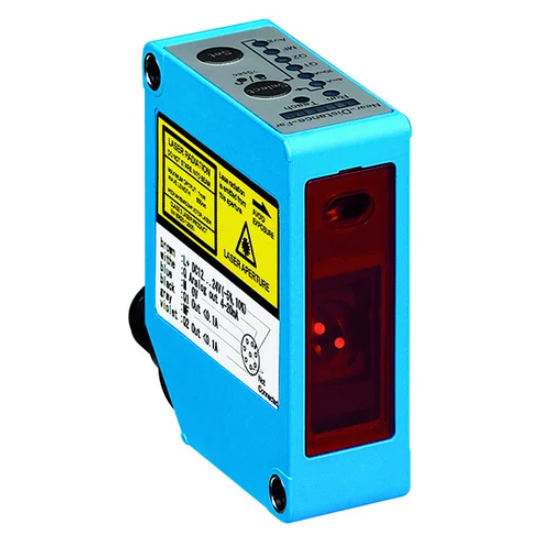

SICK OD2-P120W60I2 Sensore di spostamento ottico | Misurazione senza contatto ad alta precisione

Introduzione al sensore di spostamento SICK OD2-P120W60I2

ILMALATO OD2-P120W60I2(Numero d'ordine: 6036625) è un sensore di spostamento ottico ad alte prestazioni della rinomata serie OD Value, progettato per la misurazione precisa della distanza senza contatto in ambienti industriali esigenti. Questo sensore rettangolare compatto combina la tecnologia laser avanzata con una struttura robusta per fornire misurazioni affidabili e ripetibili su un'ampia gamma di materiali e superfici.

Che tu abbia bisogno di monitorare i livelli di riempimento, verificare l'allineamento delle parti o posizionare componenti con precisione a livello di micron, OD2-P120W60I2 offre le prestazioni e la flessibilità per ottimizzare i processi automatizzati.

Caratteristiche principali e specifiche tecniche

Metriche prestazionali principali

Specifica	Valore
Campo di misura	Da 60 mm a 180 mm (nominale 120 mm ± 60 mm)
Tipo di uscita	Uscita in corrente 4-20 mA + 2 uscite digitali PNP
Ripetibilità	30 µm (in condizioni standard)
Linearità	± 120 µm (in condizioni standard)
Tempo di risposta	≥ 1 ms
Frequenza di misurazione	≤ 2kHz

Vantaggi tecnici

Laser rosso visibile di classe 2(IEC 60825-1:2014) per un funzionamento sicuro e un facile allineamento
Design compatto(20 mm x 40 mm x 15 mm) per installazioni con vincoli di spazio
Grado di protezione IP67per il funzionamento a tenuta di polvere e impermeabile in ambienti industriali difficili
Cavo integrato da 2 mper montaggio e collegamento flessibili
Impostazione del valore medio(1–64x) per una migliore stabilità della misurazione
Regolazione automatica della sensibilitàper gestire le diverse condizioni della superficie
Uscite analogiche programmabiliper una configurazione semplice e veloce
Uscite digitali invertibiliper un'integrazione versatile nei sistemi di controllo

Come funziona: tecnologia avanzata di spostamento ottico

SICK OD2-P120W60I2 utilizza i principi di misurazione del tempo di volo per determinare la distanza da un oggetto con eccezionale precisione. Il sensore emette un raggio laser rosso visibile (dimensione spot di 1 mm x 1,5 mm a una distanza di 120 mm) che si riflette sulla superficie target. Misurando il tempo impiegato dalla luce per raggiungere l'oggetto e ritorno, il sensore calcola la distanza esatta e la converte in un segnale analogico proporzionale da 4-20 mA e due uscite digitali PNP.

Questo metodo di misurazione senza contatto elimina l'usura associata ai sensori a contatto fisico, garantendo una lunga durata e prestazioni costanti anche in applicazioni a ciclo elevato.

Applicazioni: soluzioni versatili per sfide industriali

L'OD2-P120W60I2 eccelle in un'ampia gamma di applicazioni industriali in molteplici settori:

Produzione e assemblaggio

Posizionamento di precisione: Guida i robot per l'installazione del parabrezza, il posizionamento dei componenti e le operazioni di erogazione
Monitoraggio del livello di riempimento: Controllare i livelli di liquidi o materiali sfusi nei contenitori e nelle tramogge
Allineamento delle parti: Verificare il corretto posizionamento dei componenti durante i processi di assemblaggio
Controllo doppio foglio: Rileva più strati durante le operazioni di alimentazione dei fogli

Robotica e automazione

Posizionamento della pinza: Garantire il posizionamento esatto degli utensili e dei pezzi
Allineamento del carrello: Mantenere il posizionamento preciso delle parti mobili nei sistemi automatizzati
Posizionamento della rivista: Ottimizza la movimentazione di pannelli solari, componenti elettronici e altri oggetti delicati

Controllo e ispezione di qualità

Monitoraggio dell'altezza: Misurare e verificare le dimensioni di componenti ottici, fusioni e parti lavorate
Misurazione dello spessore del film: Monitorare la pellicola rimanente sulle macchine avvolgitrici
Monitoraggio della lingottiera: Garantire la corretta espulsione dei lingotti nei processi di fusione

Installazione e configurazione: integrazione rapida per risultati immediati

L'OD2-P120W60I2 è progettato per un'installazione e una configurazione semplici:

Montaggio: Il design con montaggio su telaio consente un fissaggio sicuro in qualsiasi orientamento
Alimentazione elettrica: Funziona a 12–24 V CC per compatibilità con i sistemi di alimentazione industriali standard
Connessione: Il cavo integrato da 2 m semplifica il cablaggio ai sistemi di controllo
Teach-In: Configurazione intuitiva tramite ingresso multifunzionale per funzioni di spegnimento laser, apprendimento esterno e trigger
Configurazione: regola le impostazioni del valore medio e i parametri di output per soddisfare i requisiti dell'applicazione specifica

Perché scegliere SICK OD2-P120W60I2?

Affidabilità comprovata nel settore: Gli oltre 70 anni di esperienza di SICK nel campo dei sensori garantiscono prestazioni e durata a lungo termine
Precisione senza pari: La ripetibilità di 30 µm consente un controllo del processo ad alta precisione
Integrazione flessibile: Molteplici opzioni di output e funzioni apprendibili si adattano ai diversi requisiti di sistema
Costruzione robusta: La protezione IP67 resiste a polvere, umidità e condizioni operative difficili
Soluzione conveniente: Riduce i tempi di inattività e i costi di manutenzione rispetto ai sistemi di misurazione basati su contatto

Specifiche tecniche (dettagli completi)

Categoria	Specifiche
Meccanico	- Materiale alloggiamento: plastica - Dimensioni: 20 mm x 40 mm x 15 mm - Peso: 25 g (circa) - Tipo di connessione: cavo da 2 m
Elettrico	- Tensione di alimentazione: 12–24 V CC - Consumo di corrente: ≤ 50 mA - Corrente di uscita: 4–20 mA (analogica), 100 mA max per uscita PNP
Ambientale	- Temperatura di funzionamento: da -10°C a +40°C - Temperatura di stoccaggio: da -25°C a +70°C - Grado di protezione: IP67 (IEC 60529)
Caratteristiche del laser	- Tipo: laser rosso visibile - Classe laser: 2 (IEC 60825-1:2014) - Lunghezza d'onda: 650 nm - Dimensioni punto luce: 1 mm x 1,5 mm (a 120 mm di distanza)

Informazioni sull'ordinazione

Numero di parte: OD2-P120W60I2 (6036625)
Accessori: Staffe di montaggio, coperture protettive e cavi di prolunga disponibili separatamente

Conclusione

ILMALATO OD2-P120W60I2Il sensore di spostamento ottico offre la precisione, l'affidabilità e la flessibilità necessarie per ottimizzare i processi industriali nelle applicazioni di produzione, robotica e controllo qualità. Grazie alla tecnologia di misurazione senza contatto, alla struttura robusta e alla facile integrazione, questo sensore rappresenta un eccellente investimento per le aziende che desiderano migliorare l'efficienza, ridurre i costi e migliorare la qualità del prodotto.
