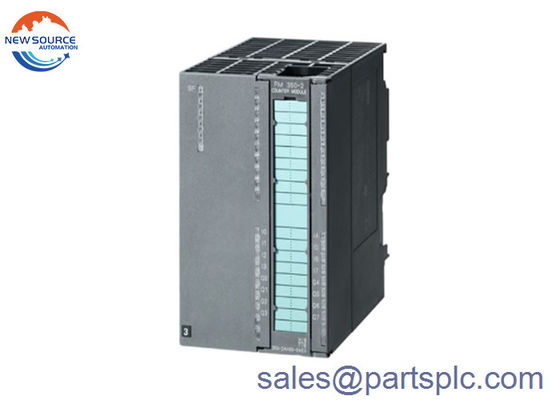

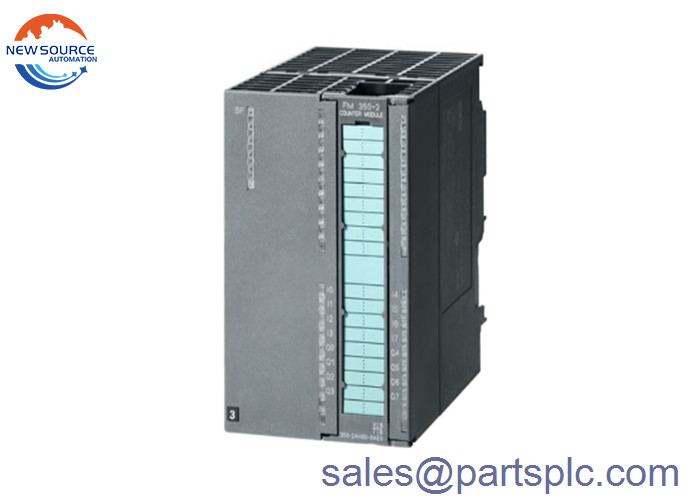

Siemens 6ES7350-2AH01-0AE0 Modulo contatore Simatic S7 300 6ES7 350-2AH01-0AE0

6ES7350-2AH01-0AE0

SIMATIC S7-300, modulo contatore FM 350-2, 8 canali, 20 kHz, codificatore 24 V per il conteggio, misurazione della frequenza, misurazione della velocità, misurazione della durata del periodo, dosaggio incl.pacchetto di configurazione e documentazione elettronica su CD-ROM

Tensione di alimentazione
Tensione ausiliaria 1L+, tensione di carico 2L+
● Valore nominale (DC) 24 V
● gamma ammissibile, limite inferiore (DC) 20,4 V
● gamma ammissibile, limite superiore (DC) 28,8 V
Corrente di ingresso
da tensione di carico L+ (senza carico), massimo 150 mA
dal bus di retroplano 5 V DC, massimo 100 mA
Fornitore di codificatore
Fornitura di codificatori NAMUR
● 8,2 V Sì
● Corrente di uscita, massimo 200 mA
Perdita di potenza
Perdita di potenza, tipo 10 W
Input digitali
Numero di ingressi digitali 8
Numero di input NAMUR 8
Funzioni 1 ciascuna per l'avvio/l'arresto del cancello
Voltaggio di ingresso
● per il segnale "0" -3 a +5V
● per il segnale "1" da 11 a 30,2 V
Corrente di ingresso
● per il segnale "0", massimo (corrente di riposo ammissibile) 2 mA
● per il segnale "1", tipo 9 mA
Ritardo di ingresso (per il valore nominale della tensione di ingresso)
per gli input standard

Lunghezza del cavo
● protetto, massimo 100 m
Fabbricazione di apparecchiature per il controllo delle emissioni
Numero di uscite digitali 8
Protezione da cortocircuito Sì
Limitare la tensione di spegnimento induttivo a L+ (-40 V)
Voltaggio di uscita
● per il segnale "1", min. L+ (-0,8 V)

● per il segnale "1" valore nominale 0,5 A
● per la corrente residua del segnale "0", massimo 0,5 mA
Ritardo di uscita con carico resistivo
● da "0" a "1", massimo 300 μs
Frequenza di cambio
● con carico resistivo, massimo 500 Hz
● con carico induttivo, massimo 0,5 Hz
Corrente totale delle uscite (per gruppo)
impianto orizzontale
- fino a 40 °C, massimo 4 A
- fino a 60 °C, massimo 2 A
tutte le altre posizioni di montaggio
- fino a 40 °C, massimo 2 A
Lunghezza del cavo
● protetto, massimo 600 m
● senza schermo, massimo 100 m
Codatore
Codificatori connessi
● Codificatore incrementale (asimmetrico)
● Iniziatore 24 V Sì
● Elemento direzionale a 24 V Sì
● NAMUR encoder Sì
● Sensore a due fili Sì
Codificatore NAMUR
● Segnale d'ingresso DIN 19 234
● corrente di ingresso per il segnale "0", massimo 1,2 mA
● corrente di ingresso per il segnale "1", min. 2,1 mA
● Ritardo di ingresso, massimo 50 μs
● Frequenza di ingresso, massimo 20 kHz
● Lunghezza del cavo, protetta, massimo 100 m
Interruzioni/diagnosi/informazioni sullo stato
Funzione diagnostica Sì; informazioni diagnostiche leggibili
Alarmi
● Alarme diagnostico Sì; parametrizzabile
● Interruzione hardware Sì; parametrizzabile
Indicazione di diagnostica LED
● Errore di gruppo SF (rosso) Sì
Contatore
Numero di ingressi del contatore 8; 32 bit o ± 31 bit
Input di contatore 24 V
● Voltaggio di ingresso per il segnale "0" -3 a +5V
● Tensione di ingresso per il segnale "1" da 11 a 30,2 V
● Corrente di ingresso per il segnale "1", tipo 9 mA
● Frequenza di conteggio, massimo 20 kHz; codificatore incrementale: 10 kHz
Potenziale separazione
Input digitali di separazione potenziale
● tra i canali e il bus di fondo Sì; e schermatura
Uscite digitali di separazione potenziale
● tra i canali e il bus di fondo Sì; e schermatura
Contatore di separazione potenziale
● tra i canali e il bus di fondo Sì; e schermatura
Metodo di connessione
richiesto connettore anteriore 1x 40 pin
Dimensioni
Larghezza 80 mm
Altezza 125 mm
Profondezza 120 mm
