2198-H070-ERS2 Servo Drive Parte del sistema di controllo del movimento Kinetix 5500

2198-H070-ERS2 Servo Drive Parte del sistema di controllo del movimento Kinetix 5500

2198-H070-ERS2

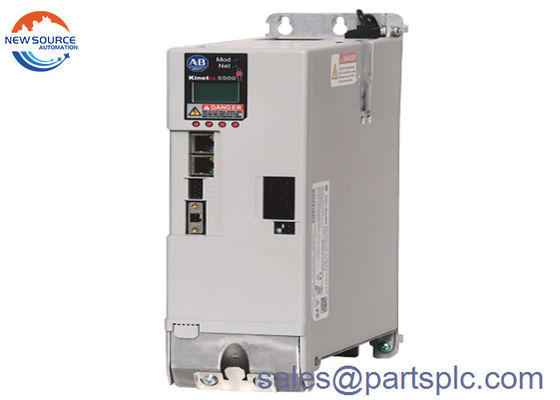

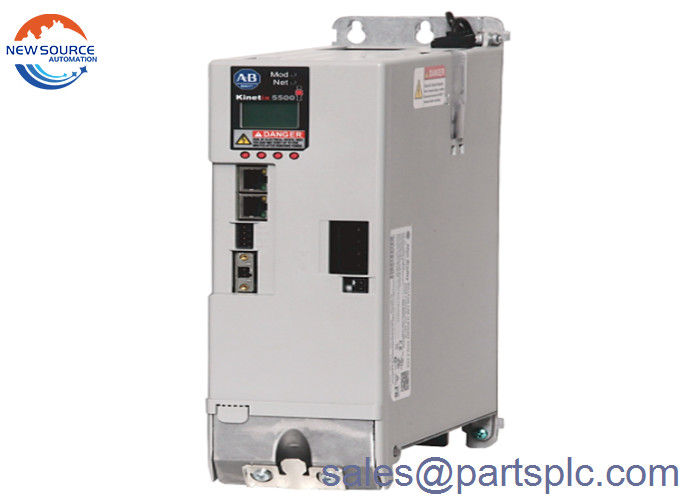

Il 2198-H070-ERS2 è un servo drive Kinetix 5500.Questo servo drive è progettato per soddisfare i requisiti di costo-efficacia come la scalabilità per futuri miglioramenti con il supporto per i moderni controller per l'integrazione direttaI controller compatibili sono la piattaforma Logix Programmable Automation Controller (PAC) in cui i parametri dell'unità possono essere collegati direttamente con i controller CompactLogix, ControlLogix e GuardLogix.

L'integrazione con la piattaforma Logix è denominata integrazione premiere. Communication between controller(s) and the 2198-H070-ERS2 is implemented over Ethernet communication network as the 2198-H070-ERS2 is provided with dual Ethernet communication interface that supports linear and Device Level Ring (DLR) topology.

Il 2198-H070-ERS2 ha un tensione di alimentazione di ingresso di 195-264 VAC, a 3 fasi con input nominale di 240 VAC e 324-528 VAC, a 3 fasi con input nominale di 480 VAC.Ha parametri di uscita del bus di 22.50 di potenza continua e 67,5 di potenza di picco, mentre la potenza di uscita continua è di 7,2 kW @ 230 Vrms, 3-fase e 14,9 kW @ 480 Vrms, 3-fase.Le prestazioni di uscita applicabili al motore comprendono corrente di uscita continua di 23.0 A e corrente di uscita massima di 81,3 A, mentre la potenza di uscita applicabile al motore è di 7,0 kW @ 195-264 Vrms, 3 fasi e 14,6 kW @ 324-528 Vrms, 3 fasi.

Il 2198H070-ERS2 è dotato di protezione contro sovratensioni e sottovoltaggi e di rilevamento delle correnti di cortocircuito.La sovravolta del bus viene rilevata a 440 VDC @ 240 VAC e 810 VDC @ 480 VAC mentre la sottovolta del bus viene attivata a 138 VDC @ 240 VAC e 275 VDC @ 480 VACCorrente di cortocircuito a 200.000 A, simmetrica.

Il 2198-H070-ERS2 è un servo drive Kinetix 5500 con caratteristiche di sicurezza integrate.che richiedono meno spazio di pannello e può essere utilizzato solo un cavo per semplificare il cablaggio del sistemaOffre elevate prestazioni e scalabilità a basso costo con avvolgimenti del motore abbinati alle capacità di azionamento, fornendo una dimensione del sistema più efficiente.Il 2198-H070-ERS2 ha anche doppie porte Ethernet, consentendo il supporto per le topologie lineari e DLR (Device Level Ring).La capacità di far funzionare sia i motori a induzione che i servomotori in una piattaforma di azionamento semplifica ulteriormente il funzionamento e la manutenzione del sistema.

L'unità 2198-H070-ERS2 richiede una tensione di ingresso AC in 3 fasi da 190 a 528V a una frequenza da 47 a 63 Hz. Ha una corrente di ingresso AC principale di 23,7A, una corrente di ingresso AC massima di 60A (0-picco) e una corrente di ingresso AC di picco di 71.1A.Ha corrente continua e di uscita di picco di 23A e 57.5A ai valori RMS (radice media quadrata) e 32.5 e 81.3 ai valori di picco 0, rispettivamente.Ha un'efficienza del 97% con un assorbimento di energia capacitiva di 104.87 J. Il 2198-H070-ERS2 offre un innovativo collegamento comune di bus AC/DC per applicazioni multiasse.Le caratteristiche di sicurezza integrate consentono l'integrazione completa del progetto nelle applicazioni di movimento di Logix Designer, controllo e sicurezza.
