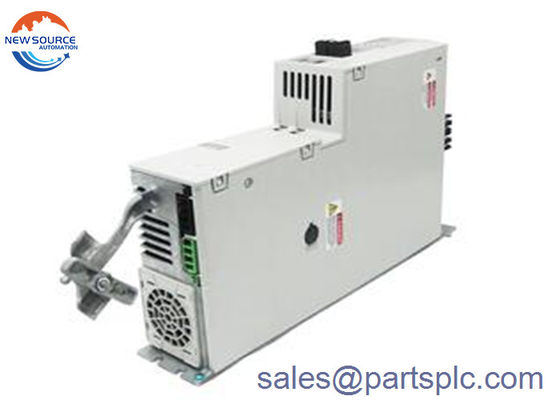

Parte del modulo di asse di Allen Bradley 2198-D057-ERS3 sistema di Ethernet I/P 5700 di Kinetix di servo

2198-D057-ERS3

Il 2198-D057-ERS3 Kinetix 5700 Dual Axis Inverter by è un modulo di azionamento inverter a doppio asse utilizzato in una vasta gamma di applicazioni di controllo del movimento.Ha una larghezza di banda di velocità di 400Hz con una frequenza di modulazione della larghezza dell'impulso di 4 KHz e una corrente di uscita di 23A che raggiunge il picco a 57AIl 2198-D057-ERS3 ha una potenza di uscita di 15,6KW a 324-528V ACRMS (trifase) e una corrente di ingresso CC di 24,5A DC a 458-747V DC con una capacità interna di 705 °F.L'unità ha una corrente di controllo di 2.3A di corrente continua per un motore senza freni a 24V di corrente continua e 8.3A a 24V di corrente continua per motori con freni e ha una corrente di 4A complessiva.Il 2198-D057-ERS3 ha una dissipazione di potenza dipendente dalla temperatura nominale di 252W al 20%, 354W al 40%, 456W al 60%, 558W all'80% e 660W al 100%.

L'inverter 2198-D057-ERS3 ha un intervallo di temperatura operativa di 0-50 gradi Celsius (32-122 gradi).Fahrenheit) a un'umidità relativa non condensante pari al 5-95% ed è conservato ad una temperatura compresa tra -40 e 70°CL'inverter è progettato per l'installazione ad un'altezza fino a 1500 metri (4921 piedi) senza de-rating,Ma si ridurrà del 3% per ogni 300 metri sopra i 1500 metri ed è anche costruito per resistere a uno shock operativo di 15G e a una vibrazione di 2G a 55-500Hz.Il 2198-D057-ERS3 pesa circa 6,76 kg (14,9 libbre) e ha dimensioni di 252 mm (9,92 pollici) x 358 mm (14,09 pollici) x 55 mm (2.17 pollici).

Il 2198-D057-ERS3 è un servo drive Kinetix che fa parte del servo sistema I/P Ethernet Kinetix 5700.Questo servo drive viene utilizzato per interfacciarsi con i servomotori Kinetix per implementare il controllo del movimento e della posizioneSupporta il controllo del movimento integrato su Ethernet I/P tramite le doppie porte di comunicazione di interfaccia Ethernet RJ45 incorporate.

Il 2198-D057-ERS3 ha una larghezza di modulo di 85 mm con misure fisiche di 9,92 x 3,35 x 17,0 pollici o 252 x 85 x 433 mm e pesa 14,9 libbre o 6,76 kg.Supporta l'installazione a zero impilamento e progettato per ridurre i costi di cablaggio e installazione.

Questo servo drive è un servo drive a doppio asse e doppia porta Ethernet. it is capable of control more control directions while the dual ethernet capability allows this servo drive to communicate with automation devices connected in either linear or Device Level Ring (DLR) topology. This servo drive is designed to communicate with the Logix controller platform for direct integration of servo parameters for monitoring and control and further connection to Human Machine Interface (HMI) and Supervisory Control and Data Acquisition (SCADA) systems.
