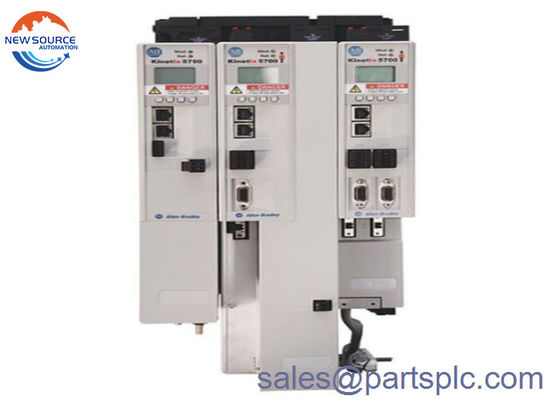

Allen Bradley 2198-D020-ERS3 è un modulo di Doppio-asse di Kinetix 5700

2198-D020-ERS3

Il 2198-D020-ERS3 è un servo drive Kinetix 5700 a doppio asse.Incorpora l'azionamento con una funzione di sicurezza cablata e integrata che è una funzione di spegnimento della coppia sicura (STO) e le classificazioni di sicurezza SIL CL3 e PLeFornisce anche il supporto per il feedback degli encoder di Hyperface e DSL. Le sue doppie porte Ethernet forniscono il supporto sia per le topologie lineari che per quelle a livello di dispositivo (DLR).Utilizza un singolo filo e messa in servizio senza sintonizzazione, semplificando l'installazione e risparmiando spazio.

L'unità 2198-D020-ERS3 ha una larghezza di modulo di 55 mm. Ha dimensioni di 9,92 x 2,17 x 14,09 pollici. e pesa 9,17 libbre.Ha una corrente di uscita continua e di picco di 8A e 20A a valori RMS (radice media quadrata) e 11.3A e 28.2A a valori di picco rispettivamente. La potenza di uscita continua a 324 - 528V RMS 3-fase è di 5,5 kW. Ha una frequenza PWM di 4 kHz e una capacità interna di 330 °F.

Il servo drive 2198-D020-ERS3 ha un design semplice, potente e compatto per macchine che richiedono un numero di assi elevato e una potenza maggiore.L'unità ha una funzione di movimento e sicurezza integrata tramite la rete EtherNet / IP, che lo rende ideale per l'impiego in macchine di grandi dimensioni. Grazie al suo controllo motore ad alte prestazioni e al tempo di integrazione ridotto, trova applicazione in vari settori industriali quali bevande, pannolini,macchine per sacchetti, macchine per la costruzione di pneumatici, caricatori di vassoi, ecc.

Il 2198-D020-ERS3 è un modulo a doppio asse appartenente al servosistema Kinetix 5700.Questo modulo a asse dispone di un'interfaccia di comunicazione Ethernet doppia che può essere utilizzata per implementare il controllo del movimento su Ethernet I / P e connettersi a topologie lineari e DLR (Device Level Ring)Questo servo drive a doppio asse ha una funzione di sicurezza integrata ed è in grado di eseguire una regolazione avanzata tramite la tecnologia di regolazione in tempo reale Load Observer.

Il modulo a doppio asse 2198-D020-ERS3 ha una potenza di uscita continua di 5,5 kW, corrente di uscita continua (rms) di 8,0 A, corrente di uscita continua (0-pk) di 11,3 A, corrente di uscita massima (rms) di 20.0 A e corrente di uscita di picco (0-picco) di 28.2 A. La larghezza di banda massima supportata dai moduli per il ciclo di velocità è di 400 Hz per il ciclo di velocità e di 1000 Hz e 4 kHz per il ciclo di corrente, mentre la frequenza di modulazione della larghezza dell'impulso (PWM) è di 4 kHz.

Il 2198-D020-ERS3 ha una tensione di ingresso principale di 458-747 VDC e una tensione di ingresso di controllo di 24VDC e una corrente di ingresso di 5,5A. Questo modulo servo a doppio asse ha una uscita da 0 a 460 VAC (rms),3-fase e gamma di frequenze da 0 a 590 HzIl valore massimo del cortocircuito del modulo è di 200.000 A.
