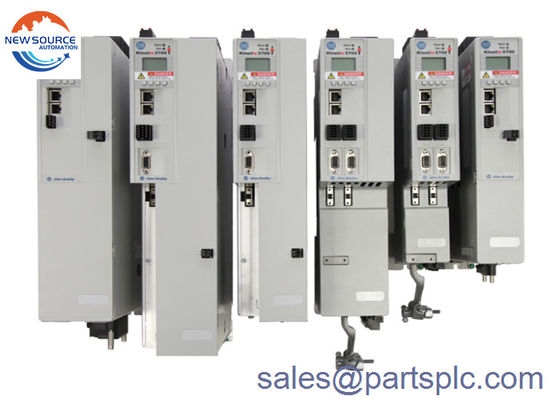

Parte del modulo di asse di Allen Bradley 2198-D012-ERS3 sistema di Ethernet I/P 5700 di Kinetix di servo

2198-D012-ERS3 Modulo dell'asse Parte del servosistema Kinetix Ethernet I/P 5700

2198-D012-ERS3

Il 2198-D012-ERS3 è un servo drive Kinetix 5700 a doppio asse.Incorpora l'azionamento con una funzione di sicurezza cablata e integrata che ha una funzione di spegnimento della coppia sicura (STO) e classificazioni di sicurezza SIL CL3 e PLeLe sue porte Dual Ethernet forniscono il supporto sia per le topologie lineari che per le topologie DLR (device level ring).Utilizza un singolo filo e messa in servizio senza sintonizzazione, semplificando l'installazione e risparmiando spazio.

L'unità 2198-D012-ERS3 ha una larghezza di modulo di 55 mm. Ha dimensioni di 9,92 x 2,17 x 14,09 pollici. e pesa 9,17 libbre. Ha una corrente di uscita continua e di picco di 5A e 12.5A ai valori RMS (radice media quadrata) e 7A e 17.6A a valori di picco rispettivamente 0; potenza di uscita continua a 324 - 528 V RMS, trifase è di 3,4 kW. Ha una frequenza PWM di 4 kHz e una capacità interna di 165 °F.

Il servo-azionamento 2198-D012-ERS3 ha un design semplice, potente e compatto per macchine che richiedono grandi conteggi di assi e una potenza maggiore.L'unità ha una funzione di movimento e sicurezza integrata tramite la rete EtherNet/IP che facilita il suo utilizzo in grandi macchine. Con il suo controllo motore ad alte prestazioni e il tempo di integrazione più breve, trova applicazione in vari settori come bevande, machine a pannolini, macchine da borsa, macchine per la costruzione di pneumatici, caricatori di vassoi,ecc.

Il 2198-D012-ERS3 è progettato per una frequenza di loop di velocità massima di 400 Hz, una frequenza di loop di corrente di 1000 Hz mentre la frequenza di modulazione della larghezza dell'impulso (PWM) del modulo è di 4 kHz.Questo modulo ha una misura fisica di 9.92 x 2.17 x 14.09 pollici o 252 x 55 x 358 mm mentre pesa 9.17 libbre o 4.16 kg.

Essendo parte del servosistema Kinetix 5700 Ethernet I/P, supporta il movimento integrato su Ethernet I/P e è dotato di una doppia porta di comunicazione Ethernet per l'interfaccia con liner,topologie a stella e anello. Queste interfacce di comunicazione incorporate possono essere utilizzate con gli switch Ethernet Stratix o di terze parti.il Kinetix 5700 supporta la funzione Safe Torque-Off (STO) come il dispositivoCon l'uso dell'inverter a doppio asse 2198-D012-ERS3, il tempo di messa in servizio e di regolazione è ridotto e la meccanica sconosciuta è compensata.
