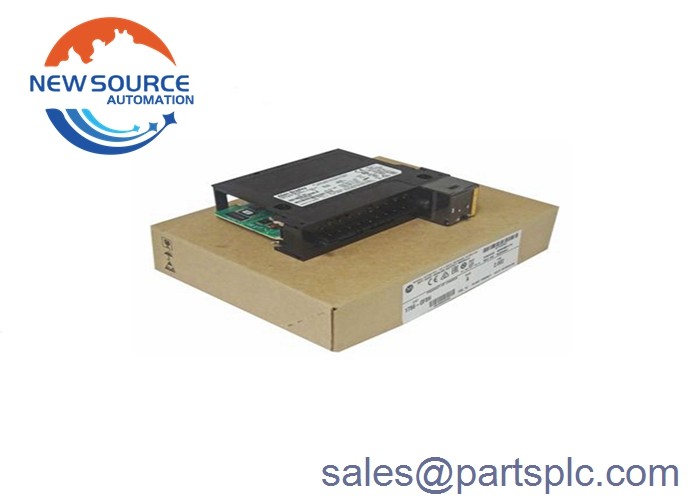

Nuovo modulo di uscita analogico HART 1756-OF8H SER A ControlLogix sigillato in fabbrica

1756-OF8H

Il 1756-OF8H è un modulo di uscita analogico della piattaforma di controllo ControlLogix. Questo modulo dispone principalmente di otto (8) canali di uscita di tensione o corrente,con un'intensità di carico di potenza superiore a 50 W,Il 1756-OF8H ha una risoluzione del modulo di 15-16 bit su tutte le gamme di segnali.Monotonicità senza codici mancanti metodo di conversione con formato dati in modalità Integer (a sinistra giustificato)Questo modulo è installato su un telaio ControlLogix 1756 e occupa un solo slot.Può funzionare come modulo IO locale e come componente del modulo I/O remotoPer la terminazione dei fili del segnale, questo modulo è dotato di un blocco terminale rimovibile (RTB).Dimensione del filo applicabile quando viene utilizzato il 1756-TBNH è 0.33-2.1 mm2 (22-14 AWG) per la connessione a filo singolo e 0.33...1.3 mm2 (22...16 AWG) per la connessione a doppio filo.Dimensione del filo di 3 mm2 (22...16 AWG)Il 1756-OF8H ha una tensione di isolamento continuo di 50V. L'isolamento del modulo è solo tra i canali di uscita e il backplane.In aggiunta, il tempo di rilevamento del circuito aperto del modulo è disponibile solo per la configurazione di corrente mentre la protezione massima contro la sovratensione è di +/- 24 VDC.

Il modulo di uscita analogica di tensione/corrente ControlLogix 1756-OF8H è un modulo di uscita analogica che ha 8 uscite di tensione o corrente con un singolo modem HART per modulo.ha un intervallo di segnale di tensione/corrente selezionabile di -10.4336-10.4336V e 0-21.2916mA. Il 1756-OF8H ha una potenza di uscita complessiva di +/- 10V o 0-20mA e una risoluzione del segnale di 15-16 bit per tutte le gamme.Dispone inoltre di un'assunzione di corrente di 230 mA @ 5.1 VDC e 230 mA @ 24 VDC, potenza totale di backplane di 6,54 W. Ha una dissipazione termica di 16,78 BTU/h e una dissipazione di potenza di 4,92 W.Il 1756-OF8H ha una tensione di isolamento di 50V con isolamento di base testato a 1500V AC per 60s tra i canali di uscita e il backplane.

Il 1756-OF8H, a differenza di altri moduli di I/O analogici, offre il rilevamento del circuito aperto e ha un tempo di rilevamento del circuito a un valore che deve essere impostato al di sotto di 0,1 mA.Il suo tempo di stabilizzazione attuale senza HART è appena sotto i 23 ms, e al di sotto di 37 ms con HART e il suo tempo di stabilizzazione della tensione è di 8,5 ms al 95% con carichi resistivi.15% (attuale) e il suo intervallo di taratura standard è di circa 12 mesiIl 1756-OF8H ha una deriva di spostamento di 100 V/deg C. o 200nA/deg C. e il modulo ha un errore complessivo del modulo dello 0,15% (tensione) o dello 0,3% (corrente).e codice di temperatura CEILa temperatura di funzionamento del 1756-OF8H?? varia tra 0°C e 60°C a un'umidità relativa non condensante del 5-95%.




I nostri prodotti principali

Serie 1 (USA AB): 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 prodotti Schneider (Francia): 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 serie di prodotti General Electric (USA): IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

4 Serie di prodotti Ovation (USA): 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 Honeywell (USA): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 Vendite ABB (Svezia): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (USA): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

Sistema Invensys Foxboro Serie I/ A (USA): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 Siemens (Germania): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

Riguardo alla nostra squadra

La nostra azienda ha sede a Xiamen, Fujian, Cina, e collabora direttamente con la fabbrica originale; ha un team di vendita professionale, il proprio supporto tecnico ingegnere,e un buon servizio post-vendita; grande inventario, qualità originale del prodotto e consegna rapida.

Imballaggio e consegna

1) 100% nuovo e originale sigillo di fabbrica!

2) Garanzia: 1 anno

3) Imballaggio: imballaggio originale in cartone.

4)Tempo di consegna: DHL,UPS,Fedex spedizioni espresse di solito richiedono 3-10 giorni lavorativi,dipende dal paese in cui viene consegnato.In rari casi,i rigorosi sdoganamenti renderanno il tempo di consegna un po' più lungo,Per favore, sii paziente.

5) Tutte le merci saranno testate prima della spedizione.
