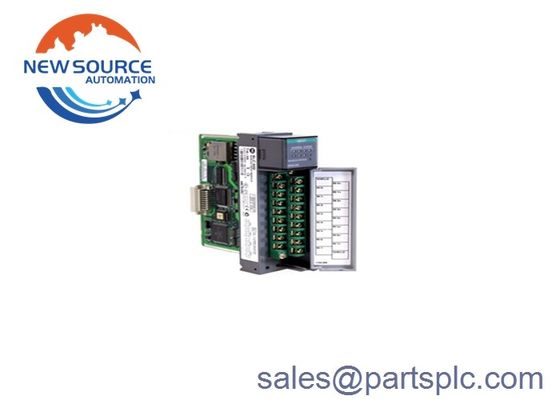

Modulo di controllo della temperatura della canna Allen Bradley 1746-BTM serie B SLC 500

1746-BTM

L'Allen Bradley 1746-BTM è un modulo di controllo della temperatura del barile per il sistema SLC 500.È un modulo intelligente di I/O che ospita 4 zone di circuiti PID di calore/freddo auto regolati per applicazioni di controllo della temperatura. Ciascuno dei suoi 4 ingressi analogici funziona come variabile controllata (C) per un loop PID. Per ciascuno dei loop vengono eseguiti sul modulo un algoritmo di processo assistito da sintonizzazione (TAP) e un algoritmo PID;l'uscita della variabile manipolata (M) di ciascun ciclo, sia come valore numerico che come segnale di uscita proporzionato al tempo (TPO), viene inviata dal modulo alla tabella dei dati del processore SLC.Una logica scala può inviare sia il segnale TPO a un modulo di uscita digitale o il valore numerico M a un modulo di uscita analogo per chiudere il circuito.

Il 1746-BTM ha 4 ingressi isolati backplane e canale-a-canale con un carico di corrente backplane di 110 mA a 5 Volt e 85 mA a 24 Volt.I suoi ingressi analogici a termocoppia con tensione di ingresso sono da -50 a 50 mV e da -100 a 100 mVIl suo processo di conversione A/D utilizza la modulazione Sigma-Delta e ha una risoluzione di 16 bit e un formato di dati interi firmato a 16 bit..Per la connessione, è possibile utilizzare un modulo I/O 1746-RT32. Questa unità utilizza una singola slot per l'installazione in un telaio SLC 500 e fornisce autocalibrazione,regolazione automatica dei circuiti PID (ottimizzati per regolare i circuiti di controllo della temperatura del barile), auto-diagnosi e rilevamento di circuito aperto di ingresso, compresa la rottura della termocoppia. È compatibile con tutti i processori SLC 500 ad eccezione del processore SLC 5/01.

Il 1746-BTM è un modulo di controllo della temperatura del barile che viene utilizzato nell'implementazione di applicazioni di controllo della temperatura a circuito chiuso.

Questo modulo è progettato per fornire quattro (4) cicli PID (Proportional-Integral-Derivative).I tipi di termocoppie supportati di questo modulo sono i termocoppie di tipo J e K.

Il modulo ha una risposta configurabile e intelligente quando viene rilevato l'ingresso del sensore rotto.Forza CV a uscita manuale in % o impostazione non validaLa decisione per la risposta di rottura TC deve essere basata in base allo stato di sicurezza del processo durante gli errori o la posizione di sicurezza.il modulo di controllo della temperatura del barile supporta la configurazione dell'allarme a ciclo attivando l'appropriato allarme WORD e Bits.

La modalità di controllo del barile di questo modulo è anche selezionabile.Utilizzare il controllo del barile per le applicazioni che richiedono solo il controllo del calore o l'alternanza di riscaldamento / raffreddamento. Utilizzare il controllo senza barili per applicazioni che richiedono solo calore, solo raffreddamento o azioni di controllo di calore e raffreddamento.
