Allen Bradley 1746-INT4 /B 1746-1NT4 SLC 500 Ingresso analogico termocoppia/millivolt

1746-INT4

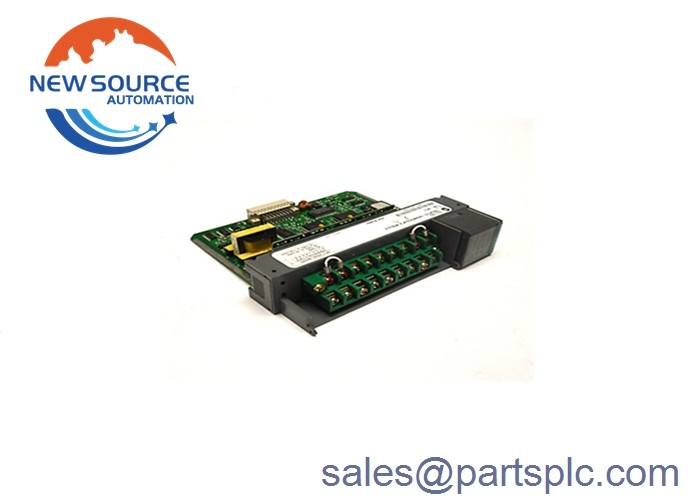

The 1746-INT4 SLC 500 Thermocouple/mV Isolated Input Module by is an SLC 500 module which stores digitally-converted thermocouple and analog millivolt (mV) data for future retrieval by any SLC 500 processorHa quattro (4) canali di ingresso per i sensori di termocoppia e mV. Ha una corrente di 110 mA a 5V DC e 85 mA a 24V DC e una potenza complessiva di 0.6W.Ha quattro (4) canali di ingresso isolati individualmente che sono anche isolati dal piano di fondo e utilizza un metodo di conversione di modulazione Sigma-Delta ADCEsso utilizza un filtro analogo con un filtro digitale a basso passaggio e ha una normale modalità di rigetto superiore a 60 dB a 60 Hz tra i terminali.Ha anche una modalità di rigetto comune superiore a 120 dB tra gli ingressi e la terra del telaio con uno squilibrio di 1kΩ e una larghezza di banda del canale di 8 HzIl 1746-INT4 richiede una taratura sul campo e deve essere tarata almeno una volta all'anno.

Fornisce isolamento testato a 1000V transiente o 150V AC tra canale-canale e canale-backplane.Dispone di 5 indicatori a LED, di cui 4 indicano lo stato di ciascun canale e uno lo stato del moduloHa tipi di ingresso di termocoppia B, C, D, E, J, K, N, R, S e T selezionabili e ingressi analogici di 50-50 mV CC e 100-100 mV DC.Ha un'impedenza di ingresso superiore a 10 Mega Ohm e offre un rilevamento a circuito aperto di 20nA, con un tempo di rilevamento del circuito di 5 ms. Ha un tempo di risposta passo di 600 ms nel caso del circuito peggiore, e il modulo ha una precisione complessiva che dipende dal tipo di input.La sua temperatura di funzionamento varia da 0 a 60 gradi. Celsius (32-140 gradi Fahrenheit) a un'umidità non condensante del 5-95% ed è certificato CE, CSA e UL.

Il 1746-INT4 è un modulo di ingresso analogico a quattro (4) canali termopari / mV. Questo modulo è utilizzato per la piattaforma SLC 500 Programmable Logic Controller (PLC).Questo modulo è compatibile con sensori di termocoppia di tipo C, D, J, K, T, E, R, S, B e N. Può anche essere utilizzato con segnale mV con un range da -100 a 100 mV di corrente continua.

Questo modulo può essere utilizzato in applicazioni con un intervallo di temperatura da -270 a 1820 gradi Celsius.la tensione del segnale mV operabile è da -50 a 50 mV e da -100 a 100 mV, che in genere proviene da trasduttori di segnale. Questo modulo segue la linearizzazione della termoparia dello standard IPTS68, NBS MN 125 e NBS MN 161. Ha anche un terminale di compensazione di giunzione a freddo che consente una precisione di ± 1,5 ° C (34,7 ° F),0... 70 °C (32...158 °F)Ha una scala di temperatura selezionabile dall'utente di °C o °F e 0,1 °C o 0,1 °F e una scala di millivolt di 0,1 mV o 0,01 mV.
