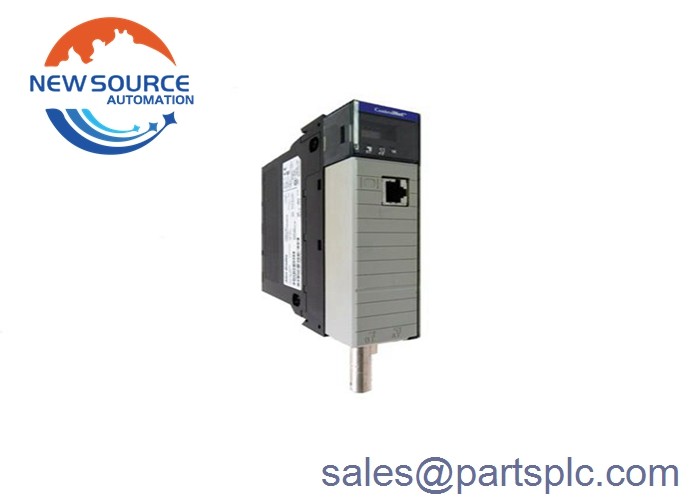

Nuova fabbrica sigillata 1756-CNBR SER E ControlNet Modulo di ponte ridondante

1756-CNBR

1756-CNBR ControlLogix è un modulo di interfaccia di ponte ridondante che facilita la comunicazione all'interno di una rete ControlNet.applicazioni industriali ad elevato rendimentoCiò che rende questo modulo diverso dal 1756-CNB è la presenza di una porta ControlNet aggiuntiva che supporta i media ridondanti.Il modulo dispone di due porte ControlNet BNC mentre il 1756-CNB dispone solo di 1Questo modulo di ponte ridondante ha 5,1 watt, 5 megabyte al secondo (Mbps) e 40 a 48 connessioni di comunicazione Logix.Insieme al controller Logix5550, il 1756-CNBR regola anche il flusso di dati pianificati e collega i dati non pianificati esistenti tra ControlNet e ControlLogix.Considerare l'utilizzo di supporti ControlNet ridondantiPer tale connessione particolare, il 1756-CNBR è l'unico modulo adatto.

In genere, la corrente di questo modulo è di 970 mA a 5,1 volt DC e 1,7 mA a 24 volt DC. Inoltre, il 1756-CNBR può supportare fino a 20 buffer destinati a messaggi non connessi.Ci sono anche 99 nodi disponibili. Prima di effettuare qualsiasi installazione, controllare l'etichetta attaccata al cavo del rubinetto per assicurarsi che le connessioni al rubinetto non vengano accidentalmente invertite.Nel caso in cui ciò non fosse fatto, si verificheranno inversioni che richiederanno la risoluzione dei problemi e la visualizzazione di condizioni di stato difettose.Utilizza il protocollo industriale comune (abbreviato come CIP) per combinare una rete di input/output e una funzionalità di rete peer-to-peerIl 1756-CNBR ha una tensione di isolamento continuo di 30 Volt e occupa qualsiasi slot basato sul telaio.Può essere utilizzato sia con alimentatori standard che ridondantiSe l'utente sta installando un sistema ridondante, deve posizionare il modulo primario e il modulo ridondante in uno slot comune nella coppia di telaio corrispondente.
