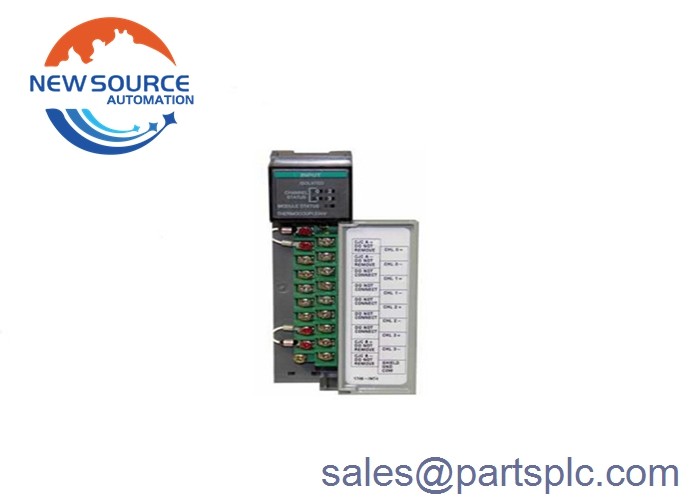

Allen Bradley 1746-INT4 SLC 500 Termocoppia isolata / Modulo di ingresso analogo MV

1746-INT4

1746-INT4 SLC 500 Termocoppia isolata/Module di ingresso analogo MV

1746-INT4 SLC 500 Thermocouple/mV Isolated Input Module by is an SLC 500 module which stores digitally-converted thermocouple and analog millivolt (mV) data for future retrieval by any SLC 500 processorHa quattro (4) canali di ingresso per i sensori di termocoppia e mV. Ha una corrente di 110 mA a 5V DC e 85 mA a 24V DC e una potenza complessiva di 0.6W.Ha quattro (4) canali di ingresso isolati individualmente che sono anche isolati dal piano di fondo e utilizza un metodo di conversione di modulazione Sigma-Delta ADCEsso utilizza un filtro analogo con un filtro digitale a basso passaggio e ha una normale modalità di rigetto superiore a 60 dB a 60 Hz tra i terminali.Ha anche una modalità di rigetto comune superiore a 120 dB tra gli ingressi e la terra del telaio con uno squilibrio di 1kΩ e una larghezza di banda del canale di 8 HzIl 1746-INT4 richiede una taratura sul campo e deve essere tarata almeno una volta all'anno.

Fornisce isolamento testato a 1000V transiente o 150V AC tra canale-canale e canale-backplane.Dispone di 5 indicatori a LED, di cui 4 indicano lo stato di ciascun canale e uno lo stato del moduloHa tipi di ingresso di termocoppia B, C, D, E, J, K, N, R, S e T selezionabili e ingressi analogici di 50-50 mV CC e 100-100 mV DC.Ha un'impedenza di ingresso superiore a 10 Mega Ohm e offre un rilevamento a circuito aperto di 20nA, con un tempo di rilevamento del circuito di 5 ms. Ha un tempo di risposta passo di 600 ms nel caso del circuito peggiore, e il modulo ha una precisione complessiva che dipende dal tipo di input.La sua temperatura di funzionamento varia da 0 a 60 gradi. Celsius (32-140 gradi Fahrenheit) a un'umidità non condensante del 5-95% ed è certificato CE, CSA e UL.

Il 1746-INT4 è un modulo di ingresso analogico a quattro (4) canali termopari / mV. Questo modulo è utilizzato per la piattaforma SLC 500 Programmable Logic Controller (PLC).Questo modulo è compatibile con sensori di termocoppia di tipo C, D, J, K, T, E, R, S, B e N. Può anche essere utilizzato con segnale mV con un range da -100 a 100 mV di corrente continua.

Questo modulo può essere utilizzato in applicazioni con un intervallo di temperatura da -270 a 1820 gradi Celsius.la tensione del segnale mV operabile è da -50 a 50 mV e da -100 a 100 mV, che in genere proviene da trasduttori di segnale. Questo modulo segue la linearizzazione della termoparia dello standard IPTS68, NBS MN 125 e NBS MN 161. Ha anche un terminale di compensazione di giunzione a freddo che consente una precisione di ± 1,5 ° C (34,7 ° F),0... 70 °C (32...158 °F)Ha una scala di temperatura selezionabile dall'utente di °C o °F e 0,1 °C o 0,1 °F e una scala di millivolt di 0,1 mV o 0,01 mV.

Per un funzionamento sicuro, il modulo è inoltre dotato di un sistema di rilevamento del circuito aperto.L'indicatore di temperatura può mostrare il valore massimo di scala alta e bassa o il valore Zero (0). This allows quick and visual evaluation of the quality of input signal received by the module which may be used by any Human Machine Interface (HMI) or Supervisory Control and Data Acquisition (SCADA) system as reference for a faulted input.
